Conectar, proteger y olvidarte: protección contra sobretensiones sin complicar el cuadro

En una instalación, lo que nadie mira es lo que decide si mañana sigue funcionando. Un descargador de sobretensiones es de esos: cuesta una fracción de lo que protege y solo te acuerdas de él cuando ya es tarde. Elegirlo bien es la mitad del trabajo; montarlo sin llenar el cuadro ni saltarse la norma es la otra media. En Grupo Elektra te traemos la serie que ha venido a arreglar precisamente esa segunda mitad: el DEHNguard MD de DEHN.

El pico que te deja sin equipo rara vez viene de una tormenta

Cuando se habla de sobretensiones, todo el mundo piensa en el rayo. Pero no es la única causa.

Buena parte de los picos que recibe una instalación se originan dentro del propio edificio: un motor que se desconecta, una bobina o un transformador que dejan de estar en carga, un arco que se enciende o se rompe… cada maniobra suelta una punta de tensión que recorre la instalación entera.

Ninguna funde nada el primer día, y ahí está el problema. Van envejeciendo la electrónica –fuentes, variadores, autómatas, controles de clima– hasta que un equipo deja de arrancar. No es casualidad que las aseguradoras lleven años colocando las sobretensiones entre las primeras causas de daños en equipos electrónicos, por delante del agua y del fuego.

Y entonces te llaman a ti: a buscar una avería que no dejó rastro, en una instalación que sobre el papel está perfecta.

Porque lo que acaba pagando tu cliente casi nunca es el equipo. Es el día que su instalación está parada esperando un repuesto.

Por eso trabajamos con DEHN, por dos razones:

Porque llevan protegiendo instalaciones desde 1910. DEHN es un fabricante alemán dedicado a una sola idea: que una instalación eléctrica siga funcionando y que quien trabaja en ella lo haga seguro.

Protección contra el rayo, protección contra sobretensiones y equipos de protección individual. Más de 4.000 dispositivos en catálogo, presencia en más de setenta países y una serie DEHNguard MD fabricada en Alemania. Cuando un dispositivo lleva su nombre, la protección se da por hecha.

Porque esta vez el avance está en tus manos. El DEHNguard MD se monta con menos piezas, en menos tiempo y ocupando menos carril.

Tipo 1, tipo 2 y tipo 3: ninguno hace el trabajo del otro

La protección contra sobretensiones no se resuelve con un dispositivo, sino con una cadena. Cada escalón absorbe una parte de la energía y le entrega al siguiente una tensión que ya puede manejar. Es lo que DEHN llama protección escalonada, y son tres:

• Tipo 1: Va en la acometida de baja tensión, en el CGBT o en la centralización de contadores. Es el que encaja la corriente de rayo directa, la que se ensaya con onda 10/350 µs.
• Tipo 2: Se instala en los cuadros de distribución. Recorta lo que llega de descargas lejanas, de inducciones y de las maniobras del propio edificio, con onda de ensayo 8/20 µs. Es el escalón que más veces vas a montar.
• Tipo 3: Protección fina, lo más cerca posible del equipo que quieres salvar.

Un detalle que conviene no pasar por alto: entre el tipo 1 y el tipo 2 hace falta desacoplo, en torno a quince metros de cable. Si no los tienes, la solución es un combinado tipo 1+2, no dos dispositivos sueltos pegados el uno al otro.

¿Y cómo sabes si te hace falta un tipo 1? Mira dos cosas: Si el edificio tiene pararrayos, la guía del REBT ITC-BT-23 obliga a instalar tipo 1 y si la acometida es aérea, exige protección en el origen. Y ahí un tipo 2 no te vale: no está dimensionado para una corriente de rayo directa.

Ver protección contra sobretensiones DEHN

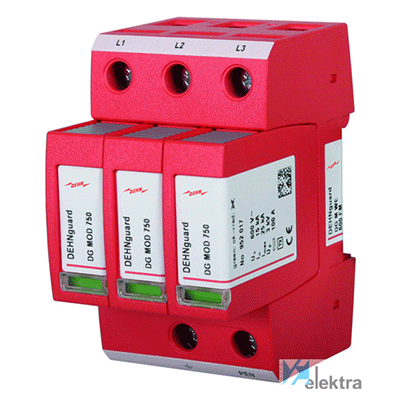

Qué cambia cuando montas un DEHNguard MD

Está pensado para cuadros secundarios de distribución, cuadros de máquina y sistemas de control: industria, proceso, ferroviario y, sobre todo, edificio terciario y comercial. Sobre el papel, un tipo 2 más. En la práctica, cuatro diferencias:

• Tipo 2 y tipo 3 en el mismo dispositivo. DEKRA lo certifica como los dos: cubre el equipo final hasta diez metros de cable, así que te ahorras montar la protección fina aparte. Si el equipo queda más lejos, entonces sí toca un tipo 3 junto a él.
• Una borna doble y una bornera menos. Un conductor de hasta 35 mm² en paralelo, o dos de hasta 16 mm² en pasante, con secciones distintas si hace falta. Pero lo importante no son los milímetros: desaparecen las bornas de aguas arriba. Por eso entra tan bien en instalaciones que ya están en servicio.
• El cableado pasante, con la norma de tu lado. La IEC 60364-5-53 limita a 0,5 m los conductores de conexión: cada tramo de más añade caída inductiva y al equipo le llega más tensión de la que promete la ficha. Aquí el cable entra y sale del propio dispositivo, sin pasar por la bornera.
• Módulos que se cambian sin parar el cuadro. Enchufables y con el indicador de estado a la vista: la sustitución son segundos. Y con contacto FM el aviso llega a supervisión sin que nadie tenga que ir a mirar.

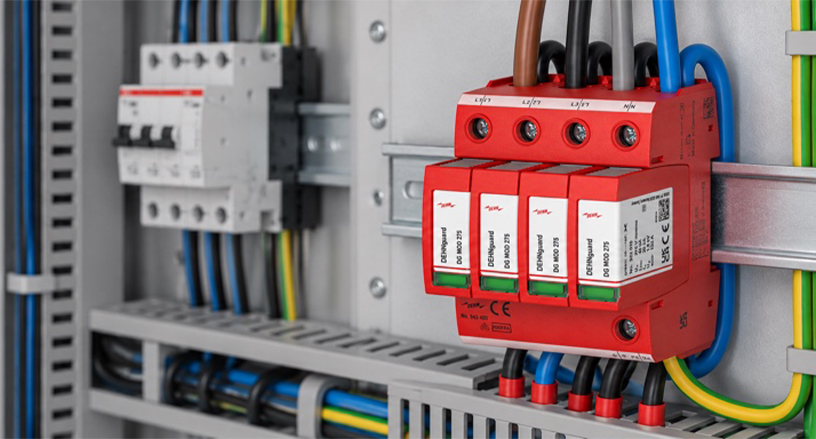

Y si prefieres verlo, aquí lo tienes montándose en un cuadro real:

DEHN.es

Grupo Elektra no te deja solo delante del cuadro

Montar protecciones de DEHN es una garantía. Ser cliente de Grupo Elektra es lo que pone esa garantía a tu alcance: la referencia adecuada, disponible cuando la necesitas y con asesoramiento técnico antes del montaje.

Si aún no eres cliente de Grupo Elektra, este es buen momento: date de alta y accede a la gama de DEHN -y a más de 700.000 referencias– con compra online y condiciones exclusivas.

¿Prefieres el trato de cerca? Te esperamos en cualquiera de nuestros más de 60 puntos de venta.
