Por qué las cámaras termográficas han revolucionado el sector Oil & Gas
Gracias a las cámaras termográficas portátiles ahora es posible identificar en las operaciones del sector Oil & Gas anomalías térmicas, como fugas, sobrecalentamiento o problemas en válvulas y tuberías, antes de que se conviertan en fallos graves. Esto ha reducido significativamente los tiempos de inactividad, optimizado el mantenimiento predictivo y mejorado la seguridad operativa. Te lo cuentan en este artículo técnico nuestros compañeros del área de Seguridad Industrial & ATEX de Grupo Elektra.
Índice
1. La termografía mejora la seguridad y eficiencia en el sector del Oil & Gas

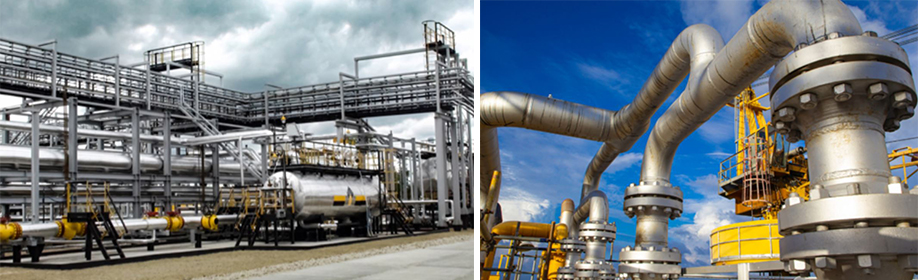

El uso de cámaras termográficas portátiles permite realizar inspecciones y mantenimientos preventivos y correctivos en las infraestructuras del sector del Oil & Gas, tanto en refinerías, plantas petroquímicas, oleoductos, plantas de regasificación de gas natural, gasoductos e instalaciones asociadas a la producción y distribución de este sector industrial.
El objetivo es proteger los equipos y las personas, y con ello mejorar la eficiencia evitando paradas no programadas y accidentes mediante la detección de defectos y anomalías en las instalaciones y equipos.
Para ello, el entorno de trabajo exige emplear cámaras termográficas aptas para zonas clasificadas ATEX.
2. Aplicaciones de la termografía en el sector Oil & Gas
Entre los usos más habituales de la termografía en este sector podemos destacar las siguientes:

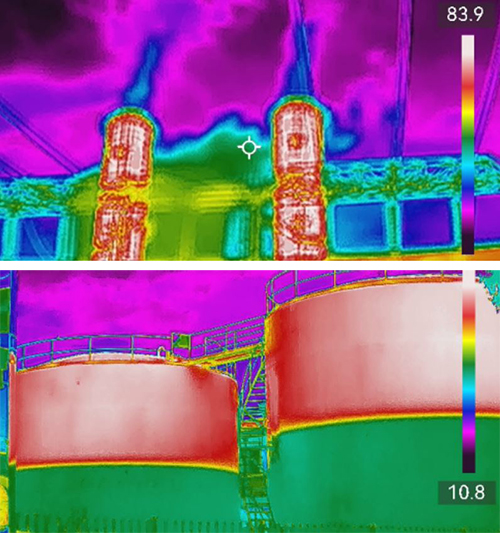

- Medida de temperatura en el exterior de columnas de destilación y fraccionamiento, strippers, condensadores, reactores hydrocracker, reactores de hidrodesulfuración… En general, en cualquier equipo de proceso que trabaja a alta temperatura. La termografía permite detectar fallos en el aislamiento térmico exterior y en el refractario interior.
- Monitorización de columnas de destilación y fraccionamiento: de este modo es posible detectar inundaciones y zonas de vapor-líquido, con lo que se evitan afecciones a la calidad del producto.
- Detección de obstrucciones, especialmente en tuberías de alquitrán y en válvulas y restricciones, ante fallos del traceado eléctrico u otras causas de fouling .
- Detección de fallos en cojinetes y rodamientos de máquinas rotativas.
- Detección de sobrecalentamiento de componentes eléctricos en cuadros y máquinas eléctricas por sobrecarga, holguras en conexiones, daños en aislamientos, corrosión, desgastes, etc.
- Monitorización de antorchas, vigilancia de la llama piloto en chimeneas…
- Fallos en aislamientos en tanques y tuberías de GNL, fugas de frío.
3. Ventajas de la termografía en Oil & Gas
La termografía es una técnica de medida de temperatura que permite realizar:
- Inspecciones en funcionamiento en tiempo real, sin detener la producción.
- Detección de problemas a distancia, sin contacto con los equipos, no invasivas.
- Inspecciones más seguras para los operarios.
Las cámaras termográficas portátiles permiten detectar temperaturas anómalas en equipos eléctricos y mecánicos, aislamientos y refractarios, y otras aplicaciones, sin la necesidad de realizar nuevas instalaciones de equipos o modificaciones en las instalaciones existentes.
El operario se puede desplazar a diferentes puntos de la planta con un mismo equipo y realizar el análisis in situ, sea cual sea el equipo.
4. Ventajas de las cámaras HIKMICRO
HIKMICRO desarrolla sus cámaras buscando las mejores prestaciones y calidad del mercado. Por ello se ha convertido en un proveedor líder de equipos y soluciones de imágenes térmicas.
Al ser un fabricante especializado en el diseño, desarrollo y fabricación de SoC y MEMS, la empresa ofrece detectores térmicos, núcleos, módulos, cámaras y soluciones totales al mercado global, sirviendo a clientes en más de 100 países.
Las cámaras HIKMICRO poseen prestaciones ideales para el sector Oil & Gas:
- Posibilidad de realizar las medidas en zonas clasificadas ATEX.
- Lentes intercambiables (series G y SP), zoom digital o SuperIR, para adaptarse a diferentes distancias y tamaños de los objetos a medir.
- Enfoque fijo, manual o asistido por láser.
- Diversas posibilidades de conectividad.
- Diseño ergonómico.
- Software específico para realizar análisis de los termogramas y generación de informes.
- Altas prestaciones y calidad.
5. Soluciones HIKMICRO para Oil & Gas
HIKMICRO ofrece una gama de equipos diseñados para satisfacer las necesidades del sector Oil & Gas, proporcionando soluciones efectivas para la detección de problemas y la realización del análisis térmico en entornos industriales complejos.
Estas son algunas soluciones que encuentras en Grupo Elektra:

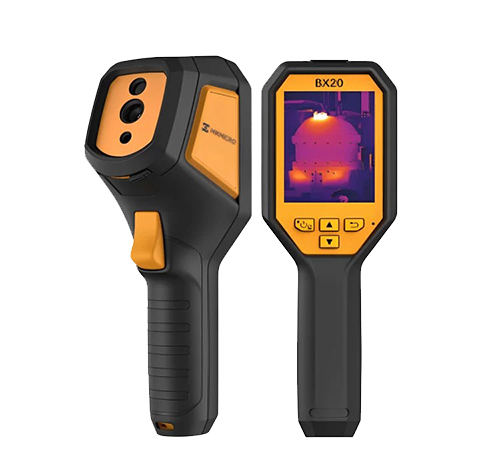

Cámara BX20
La cámara térmica compacta BX20 está certificada como intrínsecamente segura con certificaciones ATEX e IECEx, lo que la hace ideal para su uso en áreas peligrosas y atmósferas explosivas comunes en el sector Oil & Gas.
Sus características principales incluyen:
- Alta calidad de imagen: Equipada con un detector térmico de 256 × 192 píxeles y una cámara visual de 2 MP, ofrece imágenes térmicas claras y detalladas.
- Amplio rango de temperatura: Capaz de medir temperaturas desde -20 °C hasta 550 °C con una precisión de ±2 °C o ±2%, adecuada para diversas aplicaciones industriales.
- Modos de imagen versátiles: Incluye modos térmico, fusión, imagen en imagen (PIP) y visual para adaptarse a diferentes necesidades de inspección.
- Batería de larga duración: Incorpora una batería recargable de iones de litio de 3350 mAh que permite hasta 6 horas de funcionamiento continuo.
Estas prestaciones facilitan la identificación rápida de fallos invisibles, mejorando la seguridad y eficiencia en operaciones críticas.

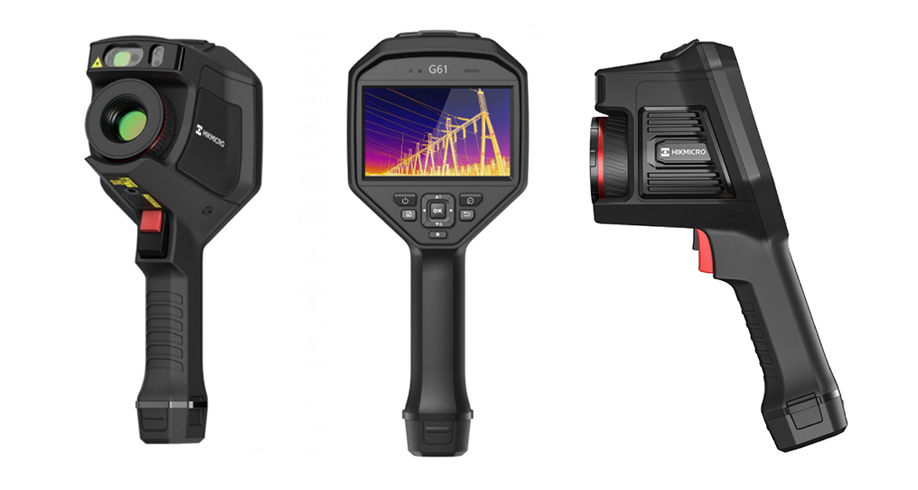

Serie G
Las cámaras termográficas de la Serie G están diseñadas para ofrecer imágenes térmicas de alta resolución y análisis detallados, esenciales en el mantenimiento y monitoreo de infraestructuras en el sector Oil & Gas. Sus ventajas incluyen:
- Resolución ultra alta (Ultra High Resolution-UHD)): Equipadas con detectores VOx de alta sensibilidad y resolución térmica de hasta 640 × 480 píxeles, proporcionando imágenes nítidas y detalladas.
- Múltiples modos de imagen: Ofrecen modos térmico, fusión, PIP y óptico para adaptarse a diversas preferencias y necesidades de inspección.
- Opciones de lentes intercambiables: Disponibles con lentes 0.5X, 2X y 3.3X, permitiendo ajustar el campo de visión según el escenario de aplicación.
- Varios modos de enfoque: Soportan enfoques asistidos por láser, continuo, automático, manual y táctil, asegurando imágenes claras y mediciones precisas.

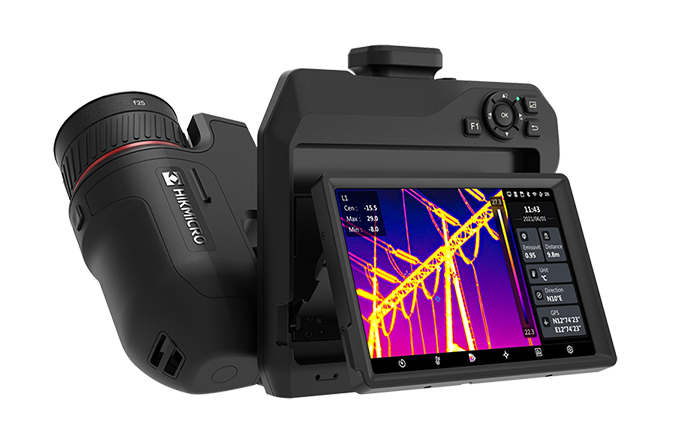

Serie SP
La Serie SP de HIKMICRO ofrece cámaras térmicas portátiles de alto rendimiento y flexibilidad, adecuadas para inspecciones detalladas en el sector Oil & Gas. Sus prestaciones destacadas son:
- Super IR: Utilizan tecnología de mejora de imagen que aumenta la resolución capturada hasta 1280 × 960 píxeles, proporcionando imágenes ultranítidas para análisis detallados.
- Enfoque rápido y flexible: Admiten cinco modos de enfoque, incluyendo asistido por láser y continuo, con una velocidad de enfoque de aproximadamente 1 segundo, optimizando la claridad de la imagen y la precisión de la medición.
- Diseño ergonómico: La pantalla puede girar 90° y la lente 180°, facilitando inspecciones en áreas de difícil acceso sin comprometer la seguridad.
- Rango de temperatura ultra alto: Capaces de medir temperaturas de hasta 2200 °C, adecuadas para aplicaciones en hornos industriales y fundiciones de metales.

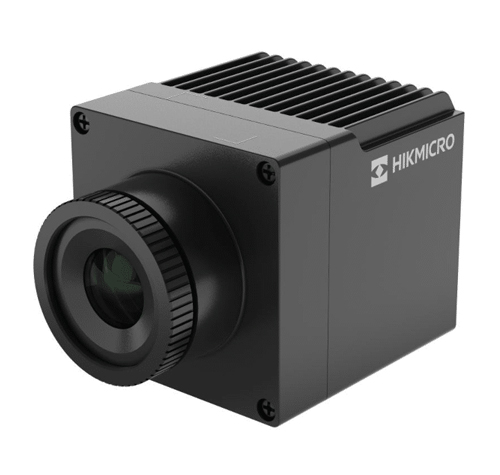

Cámaras fijas
Las cámaras térmicas fijas de HIKMICRO están diseñadas para la monitorización continua y automatizada en entornos industriales, ofreciendo las siguientes ventajas:
- Monitorización constante: Permiten la vigilancia ininterrumpida de equipos y procesos, facilitando la detección temprana de anomalías térmicas.
- Integración en sistemas de automatización: Pueden integrarse en sistemas de control industrial, proporcionando datos en tiempo real para la toma de decisiones informadas.
- Diseño compacto y bajo consumo: Su tamaño reducido y eficiencia energética las hacen adecuadas para instalaciones permanentes en diversas ubicaciones.
