Distribución de energía de altas prestaciones: descubre el sistema RiLineX de Rittal
En el diseño de cuadros eléctricos de baja tensión, la distribución de energía es un pilar fundamental. Cumplir con normativas como la UNE-EN 61439 no es solo un requisito, sino una garantía de seguridad y eficiencia. Sin embargo, los diseñadores se enfrentan a retos constantes: optimizar el espacio, garantizar la protección contra cortocircuitos y asegurar la protección contra contactos directos (IPXXB). ¿Cómo abordar todos estos desafíos de forma integral y sostenible? Hoy analizamos una solución de altas prestaciones que estandariza la eficiencia para el futuro: el sistema RiLineX de Rittal.
Índice
1. Los desafíos clave en el diseño de sistemas de distribución
La distribución de energía en los cuadros eléctricos se realiza principalmente mediante sistemas de embarrados.
Estos sistemas de embarrados deben responder a las especificaciones de las normas implicadas, como la norma de cuadros eléctricos UNE-EN 61439 (Conjuntos de Aparamenta de Baja Tensión).
Algunos de los criterios y desafíos que afectan al diseño de los sistemas de distribución de energía y embarrados son:
1.1. Selección de conductores y riesgo de cortocircuito
Selección e instalación de conductores no protegidos activos para reducir la posibilidad de cortocircuitos: cuando existen derivaciones/conexiones de los embarrados principales hasta una protección, al producirse un cambio de sección (de la conexión de la derivación en relación al embarrado principal), debería instalarse una protección en este cambio de sección.
Es posible que estos conductores no estén protegidos contra cortocircuitos, si se respeta en su instalación:
- Que un cortocircuito entre fases o entre fase y tierra sea una posibilidad remota.
- No exceder de los 3 m entre el embarrado principal y su protección correspondiente.
Para el primer punto, reducir la posibilidad de cortocircuito, deberían cumplirse una serie de requisitos:
- En cables de PVC, aislamiento 450/750 V, no deben tener contactos con partes conductoras (chapas, perfiles,..).
- Usar cables con aislamiento de goma.
- Cables recubiertos individualmente de manguitos de contracción o colocados individualmente en conducciones de material plástico.
- Cables de aislamiento 3 kV (aislamiento con gran resistencia mecánica).
Si no se pueden argumentar/justificar estas características, debería instalarse la protección en el origen del circuito (punto de cambio de sección).
1.2. Verificación de la intensidad de cortocircuito
Debe verificarse la resistencia contra cortocircuitos de los embarrados mediante un ensayo, que normalmente es realizado por los fabricantes, e instalar los sistemas con los criterios dados por los fabricantes, para poder justificar esta verificación de diseño.
1.3. Optimización del espacio en el cuadro
La optimización del diseño de los cuadros eléctricos lleva a la necesidad de reducir espacios dentro del cuadro.
Las soluciones de repartición y derivación deben ocupar el mínimo espacio posible dentro de los cuadros eléctricos.
1.4. Protección contra contactos directos (IPXXB)
Evitar los contactos directos con las barras de cobre. Obligatoriedad de mantener como mínimo un IPXXB.
2. RiLineX de Rittal: La solución estándar global
Para responder a estas necesidades, contamos con plataformas/sistemas de Distribución Eléctrica como RiLine X de Rittal: el estándar global para la distribución de energía en todos los sectores, desde la industria de procesos hasta las energías renovables.
Esta plataforma de sistema abierto está diseñada no solo para responder a los desafíos actuales, sino también para afrontar los del futuro.
RiLineX es la base ideal para una distribución de energía eficiente y sostenible, facilitando la integración de nuevas tecnologías en el nuevo sistema de barras.
Así mismo, responde a los desafíos anteriormente planteados:
- Ubicación de las protecciones en el cambio de sección de la derivación.
- Solución ensayada y de altas prestaciones frente a cortocircuitos.
- Disminución de espacio en el cuadro del conjunto embarrados más derivaciones más protecciones.
- Grado de protección IP2XB, que evita el contacto directo con las barras.
3. Características principales y ventajas
- Protección contra contactos directos IP2XB.
- Planificación e instalación rápidas y eficientes gracias al sencillo diseño del sistema basado en un innovador sistema clic.
- Menos variantes gracias al diseño modular del sistema.
- Completa disponibilidad de los datos de producto digitales en Eplan Data Portal.
- Hasta un 30% de ahorro de tiempo en ingeniería gracias a una planificación de sistema simplificada.
- Hasta un 75% de ahorro de tiempo en el montaje, ya que no se requiere cableado manual.
- Protección continua contra contactos según IP2XB, ampliable hasta IP4X en la parte frontal.
- Larga vida útil gracias a la resistencia contra cortocircuito ensayada hasta 65 kA.
- Apto para aplicaciones de hasta 1000 Vca y 1500Vcc.
- Uso universal gracias a las homologaciones según CEI 61439 y UL508 A.
Y además:
4. Muy versátil en su aplicación

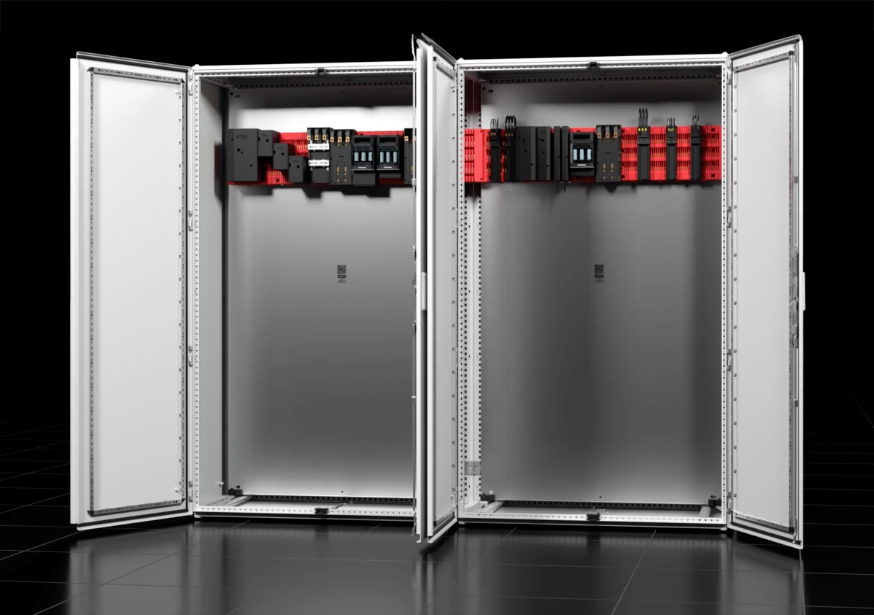

Los componentes pueden montarse sobre la totalidad de la placa e incluso ensamblarse en varios armarios (secciones).
El sistema puede montarse en horizontal, vertical o en el techo.

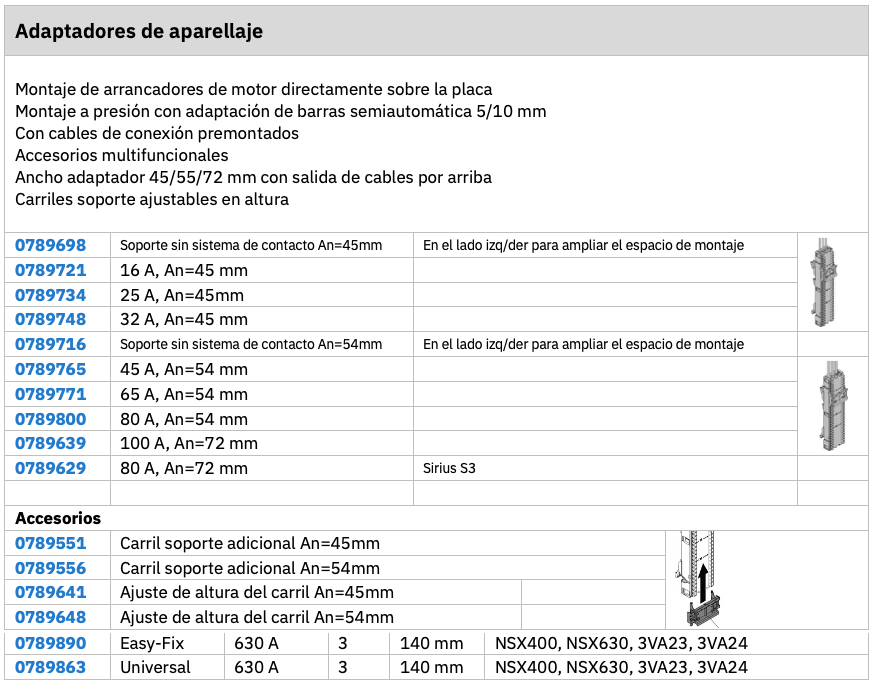

5. Componentes clave del sistema RiLineX

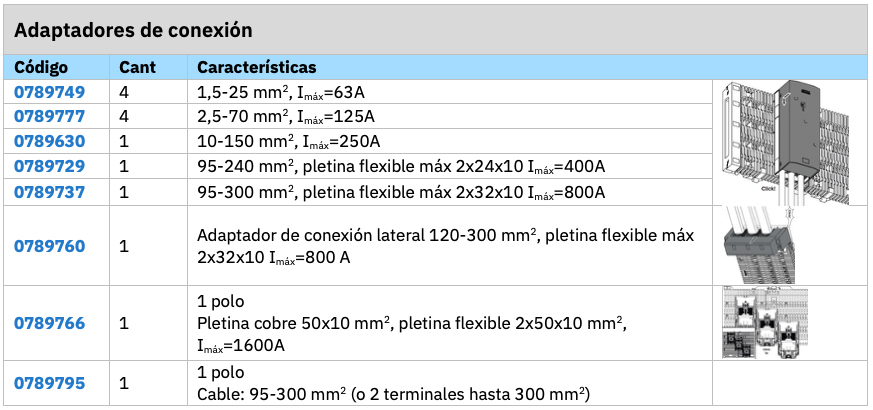

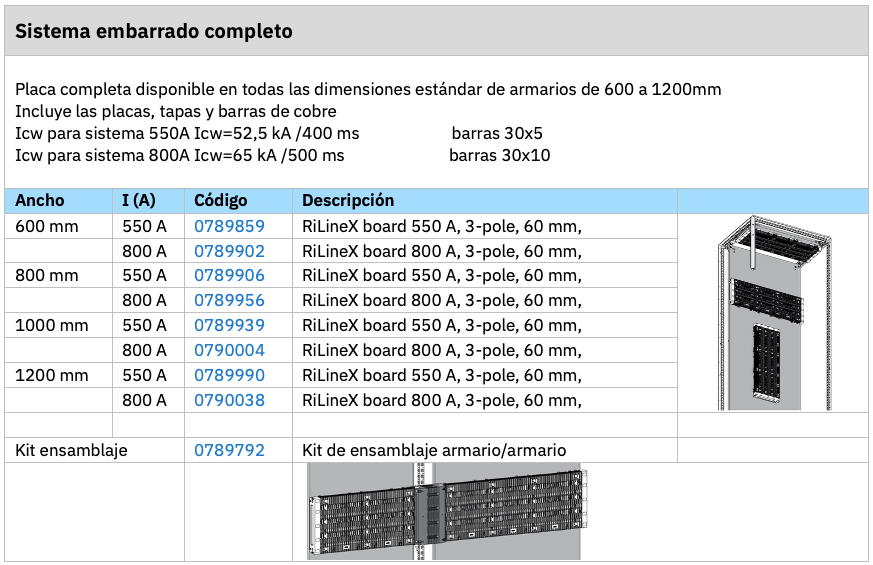

Ver Sistema de embarrado completo

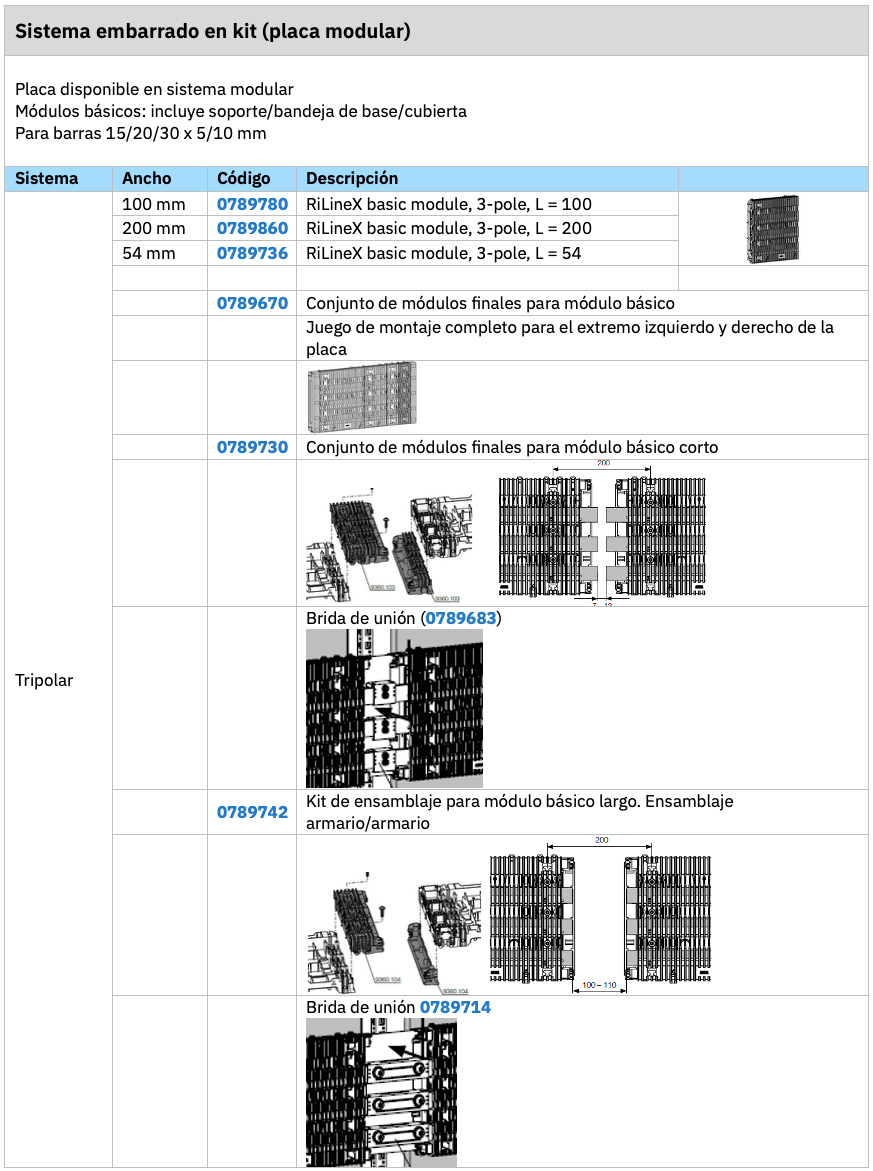

Ver Sistema de embarrado en Kit

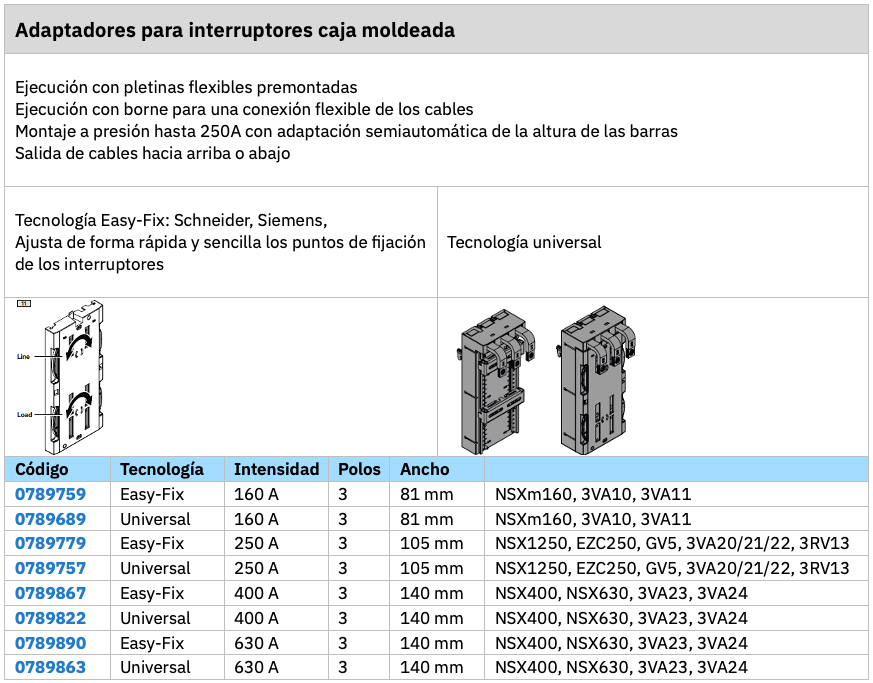

Ver Adaptadores para interruptores de caja moldeada
6. Ingeniería simplificada: configura RiLineX de forma rápida y sencilla
La configuración del del sistema RiLineX es muy sencilla y rápida gracias a:

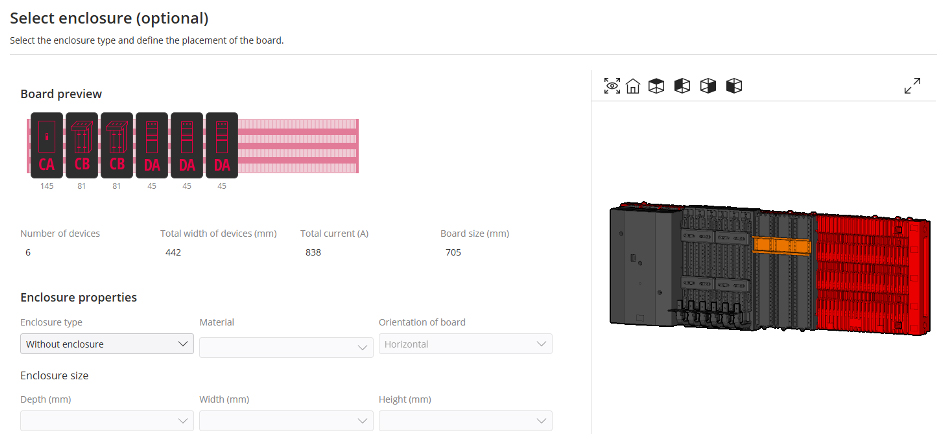

- El configurador RiPower para la generación de esquemas de montaje y listados de materiales.
- Disponibilidad de macros Eplan.

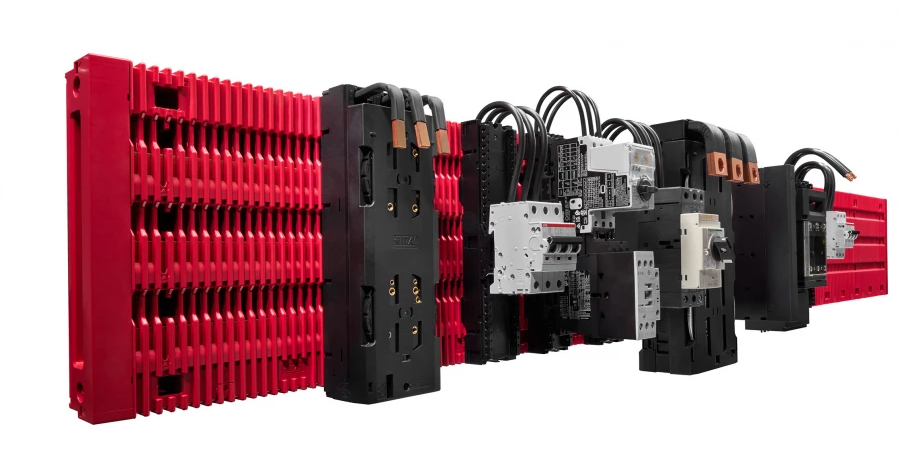

El innovador sistema de clic y el montaje sin herramientas de los dispositivos permite reducir el tiempo de instalación hasta un 75%.
Además, la placa completa está disponible en todas las dimensiones estándar de armarios (tamaños de secciones) de 600 a 1200 mm, como solución de barras lista para su uso.
